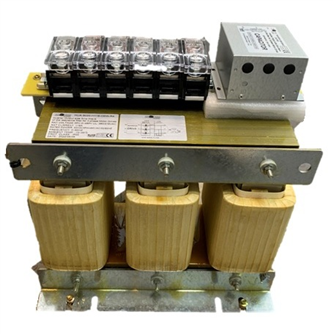

正弦波濾波器(SineWave-Filters)簡述

     正弦波濾波器應用於眾多變速器 系統裡面的馬達驅動（尤其在變頻器或者開關電源裝置中），無源型濾波器設計用來轉換由變頻器等產生的非正弦電壓，使電壓波形形成一個近似於正弦波的波形。 主要在380到480V的工業電網中應用。因為該濾波器的壓降遠遠低於目前市場的標準，它能夠保證非常高的電機輸入端電壓。它能夠減少噪音並且保護相對比 較敏感的電機，允許使用非常長的電機線纜，最長可達2000米。典型應用行業：冶金、煤炭、石化、水處理、新能源等。 一般情況下，國產的變頻器與負載的距離，超過50米，就必須要加電抗器，如果對變頻器輸出波形有要求的話，就要加正弦波濾波器；進口變頻器只要距離超過 100米，就要加正弦波濾波器。這個距離指的是連線的長度。正弦波濾波器的製造成本比較高，通常情況如無特殊要求，選用變頻器專用濾波器或者輸出電抗器就 可以了。

正弦波濾波器(SineWave-Filters)特點

電壓等級：三相三線額定電壓380-500V，允許偏差±10%

電壓波形畸變率：THDv<5%

電機頻率：60-120Hz standard(up to 200HZ option available,800-1000HZ on request.)

開關頻率：2kHz - 16kHz(視型號而定)

諧振頻率：小於0.5倍開關頻率

壓降：≦4%（60Hz）在額定電流下

電機線纜長度最長可達2000米

效率：98% 至 99%

防護等級：IP00

絕緣等級：F級155℃/H級180℃

超載能力：2倍額定電流一分鐘，1.2倍 一小時

耐壓: 直流2240V,2秒(線到線)/直流2720V,2秒(線到外殼)

抗電強度：AC4000V/5mA/60S

散熱：強制風冷

負載形式：典型電機負載;標準升壓變壓器;其它線性負載

運行溫度：-25∼+40（℃）

儲存溫度：-40∼+65（℃）

環境濕度：0∼80(%）不凝露

海拔高度：<2000M

正弦波濾波器(SineWave-Filters)的作用

1.延長電機壽命.

2.保護電機絕緣.

3.減小電機軸承電流.

4.增加傳輸距離.

5.提高系統可靠性.

6.應用該濾波器後普通電機可以取代變頻電機.

7.對電磁干擾的抑制效果好.

8.由於變頻器的輸出含有高頻諧波，增加了動力電纜及電機的損耗；同時極高的dv/dt會引起數MHz的

   輻射干擾，如果電機需要長線傳輸時(電機線纜超過50米)，由於行進波反射引起電機端線圈上電壓疊

   加，使電機線圈絕緣破壞，甚至使電纜爆裂.

9.對於諧波電流，可以通過改變調製方式，降低諧波分量但並不能完全消除。由dv/dt引起的射頻干擾，

   可以加裝dv/dt電磁濾波器，但只能對一定長度的電纜有效，並不適合任意長度的電纜.

10.能同時解決以上問題的有效方法使在變頻器輸出側加裝正弦波濾波器，將SPWM調製波濾波成近似

     正弦波的電壓波形，正弦波濾波器由高頻出線電抗器，RC回 路，共模電抗器組成，可以有效的抑制

     高頻損耗及dv/dt射頻干擾，並使電機和變頻器的線纜延長至500米，甚至使2千米.

正弦波濾波器(SineWave-Filters)的應用領域

1.通風設備，輸送機，泵，風力發電.

2.採暖通風與空調裝置、壓縮機.

3.電梯，起重機，風電，UPS，EPS.

4.電機到驅動器的線纜比較長.

5.電機驅動器並聯多台電機.

6.中壓應用（部署在升壓變壓器的前面）.

7.冶金、煤炭、石化、水處理、新能源.

8.變頻傳動系統、提升機、水泵、風機等；交流電源..等

選擇及使用正弦波濾波器(SineWave-Filters)的注意事項

1.使用正弦波濾波器後，變頻器的負載能力將低於系統額定的數值。

2.正弦波濾波器會使經過濾波後的電壓產生一定比例的壓降，在基波頻率60Hz時，

    壓降約為10%，其比例與基波頻率的變化成正比。

3.正弦波濾波器將PWM波濾波變成為正弦波過程中會濾除大量高次諧波成分，因此導致濾波器

   在空載時變頻器會有約占變頻器額定輸出電流5%-7.5%的空載電流（380V 60Hz條件下，

   此電流與基波頻率及變頻器輸出電壓成正比）。

4.使用正弦波濾波器後的可接導線長度參見產品說明書。

5.使用正弦波濾波器在使用時應保證良好通風。
