單相諧波濾波器簡介
在現代工業電力系統中，單相非線性負載設備的普及已成為常態。尤其是工廠中的許多大型工業風扇、精密熔爐、不斷電系統 (UPS)、工業級變頻空調以及各類開關式電源供應器 (SMPS) 等設備，雖然是生產線運作不可或缺的環節，但其非線性特性會導致電流波形嚴重失真，產生大量的諧波電流。這些諧波會偏離理想的正弦波形，進而對整個電網的穩定性、效率和設備可靠性構成嚴峻挑戰。

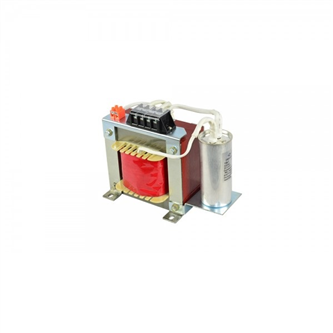

單相諧波濾波器 (Single-Phase Passive Harmonic Filter) 是一種經過驗證且高效的解決方案，專為解決工業環境中的單相諧波污染問題而設計。我們會根據您提供的資料為您設計出一個電感器 (Inductor) 和電容器 (Capacitor) 的組合，這個單相諧波濾波器會在您的系統中形成一個低阻抗的通路，專門針對特定諧波頻率進行諧振。此設計能有效地將諧波電流從主電源迴路中分流並予以吸收，避免其回流至電網，從而大幅降低系統的總諧波畸變率 (THD)。這不僅有助於恢復電壓和電流波形的純淨性，更確保了關鍵工業設備的穩定運行與優化效能。
單相諧波濾波器特點
額定電壓：240VAC，單相
頻率: 50Hz/60Hz
超載能力: 每隔10分鐘，120%額定功率，持續1分鐘
諧波濾波效果: 滿載條件下，濾波器輸入端的總諧波電流畸變率THDi<15%
（背景電壓THDv<2%，不平衡性<1%）
環境溫度: 滿載條件下，-25°C ~ 40°C
存儲溫度: -40 ~ 50°C
工作海拔高度: 海拔0 ~ 2000米
空載電流: 小於額定電流的40%
線 - 外殼耐電壓：2500VDC，10秒，無擊穿，無飛弧
單相諧波濾波器的作用
1.有效減少諧波失真
2.延長電氣設備的使用壽命
3.減少系統停機時間
4.易於安裝和維護
5.提高能源效率
單相無源諧波濾波器的應用
單相諧波濾波器適用於解決工業和商業應用中的諧波，如商業辦公樓宇、學校、民用住宅等大量裝有電腦及開關電源（SMPS）的地方；適用于由單相變頻器驅動的設備，如潛水泵，灌溉 ，風扇，鼓風機和其他電機、驅動器。
歡迎來電索取資料/謝謝!
