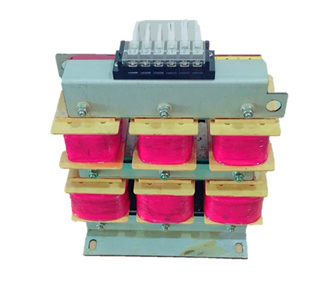

三相無源諧波濾波器(Harmonic Filter)簡述
無源諧波濾波器利用電磁感應及電抗器原理，選用高性能的濾波電容器及高線性度的濾波裝置，組合成濾波補償系統，在吸收系統中主要的諧波分量的同時，補償無功功率。將動態無功補償，濾波功能融為一體，可以快速跟隨負荷變化，具有抑制電流波動，吸收電網諧波和補償無功功率三個主要功能。被用於減少工業電網中由變頻器、伺服驅動器、UPS等產生的非正弦波電流。
三相無源諧波濾波器(Harmonic Filter)特點
電壓等級：三相三線額定電壓380-500V，允許偏差±10%
諧波治理：THDi<10%
諧波次數2n-1=1～40
頻 率：60±5(Hz)
功率因數：COS>0.9
濾波效果：符合IEC61000，GB/T14549-93
運行溫度：-10～ 50（℃）
儲存溫度：-40～ 65（℃）
環境濕度：0～98(%）不凝露
海拔高度：<2000M
結 構：標準結構，落地安裝，或客戶定制（可選）
超載能力：超載120%額定值正常工作30分鐘
安裝方式：單獨安裝、配套安裝、或客戶定制（可選），諧波濾波器周圍留出100mm的散熱空間
用於工業強干擾濾波場合，特別適合變頻器。
三相無源諧波濾波器(Harmonic Filter)的作用
1、寬頻譜諧波濾波器治理由變頻調速器(VSD)及其他三相整流電路產生的主要諧波.
2、減少了注入系統的諧波損耗，從而節約了電能，效率>99%.
3、保證在諧波濾波器的輸入端電流和電壓畸變率符合1EEE 519標準的要求.
4、在諧波濾波器的輸入端電流總需求畸變率(TDD)不超過1EEE 519標準中表10.3規定的限值.
5、由於具有非常低的容性無功功率，甚至在空載時也能很好地與柴油發電機組配合使用.
6、低容性無功功率也無須使用電容投切接觸器(需要時也可加).
7、在正常的負載範圍內，功率因數保持在超前0.95～滯後0.98之間(40～100%負載).
8、不會與電力系統的其他元件產生共振，不會吸收線路側的諧波.
9、能抑制整流換向電壓波形缺口、開合電容器組或其他快速變化負載產生的過電壓.
10、消除諧波後改善了整個系統的功率因數.
11、在只有變頻調速器負載的場合，適合向多台變頻調速器同時供電.
12、減少了變頻調速器(VSD)產生的無線電傳導干擾.
13、有適合交流傳動、直流傳動或其他可控整流裝置的各種規格的Line reactor濾波器可供選擇.
三相無源諧波濾波器(Harmonic Filter)的應用領域
- 直流快速充電裝置
- 採暖通風與空調裝置
- 排風及水泵系統
- 工業自動化和機器人設備
- 交流和直流馬達驅動器、變頻器
- 前置六脈衝整流器的設備
歡迎來電索取資料/謝謝!
